一般人都不知道的跳汰机分类

时间:2019-07-04   来源:上海卓亚矿山机械   作者:admin
返回列表
  跳汰机具有选别粒度范围宽、处理量大、占地面积小,劳动生产率髙、易于操作和维修的优点,跳汰机是一款常见的矿石加工选矿设备。跳汰机有多种类型,规格繁多,但在选矿厂中,使用比较广的是隔膜式跳汰机、下动圆锥隔膜跳汰机。上海卓亚矿山机械作为矿石加工机械设备生产厂家,在这里和大家说说跳汰机的分类都有哪些。

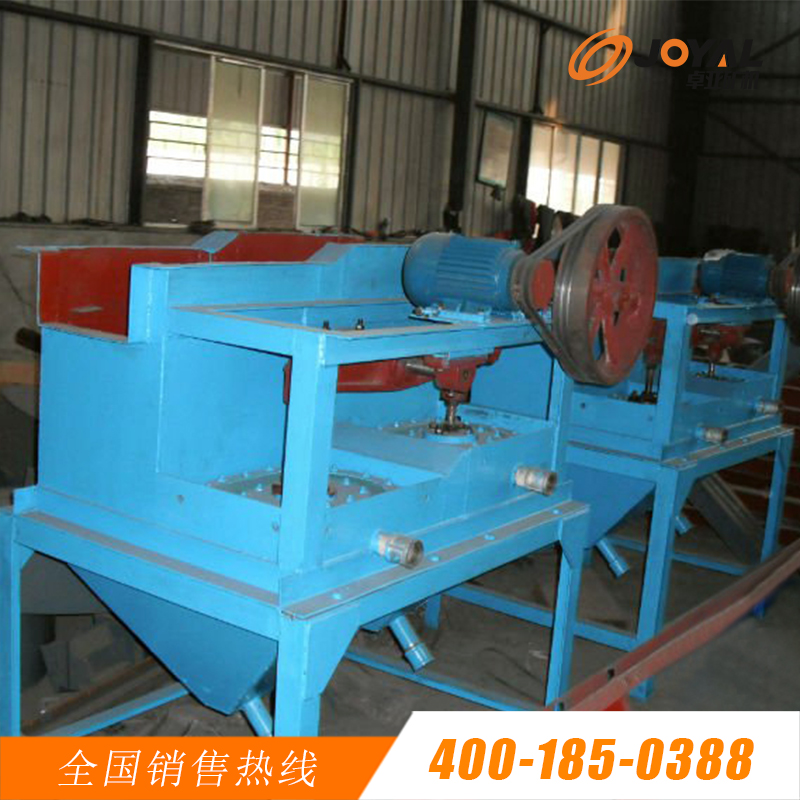

  旁动隔膜跳汰机

卓亚的旁动隔膜跳汰机床层较稳定、选别效果较好,由于隔膜和传动装置布置在跳汰室一侧,维护检修容易,但占地面积和设备重量都比相同筛面规格的其它跳汰机大,动力消耗也略高。目前只生产300×450旁动隔膜跳汰机,它多用于粗选及精选作业,适宜的分选粒度为12∼0.1mm。

  下动圆锥隔膜跳汰机

下动圆锥隔膜跳汰机的隔膜位于跳汰室槽体圆锥部分和可动锥之间,故动力消耗少,重产物排出通畅。缺点是床层松散度差,选宽级别矿石时,粗粒级的回收效果较差。

A、LTA-1010/2下动圆锥隔膜跳汰机,LTA-1010/2下动圆锥隔膜跳汰机一般用于6mm以下矿石的粗选作业。B、复振跳汰机复振跳汰机是在垂直交变水流循环中,附加高冲次小冲程的辅助脉动而形成的“复振”条件下工作的。复合脉动能使床层经常处于松散状态,加速矿粒分层,有助于细粒矿石在床层中的沉降,回收粒度范围较宽。但生产实践中,其对细粒矿石的回收还不太理想,处理量也较低。C、圆形跳汰机圆形跳汰机又称径向跳汰机,此机是由若干梯形跳汰室组成的圆形床面,故又称圆形跳汰机。该机优点是处理量大,配置灵活、紧凑,处理未分级细粒矿砂分选效果较好,对砂金矿的回收粒级下限可达0.052mm;缺点是传动机构复杂,跳汰室水脉动不均匀。一般这种机器多用于采金船和采锡船的粗选作业。

  侧动外隔膜跳汰机

侧动外隔膜跳汰机的隔膜,设置在跳汰机槽体的外侧壁,比下动圆锥隔膜跳汰机结构简单、运转可靠、维修容易,但在工作中有时振动较大。

1、梯形跳汰机

a、2LTC-6109/8T跳汰机

2LTC-6109/8T跳汰机为双列八室侧动型。跳钛室横截面为梯型,沿矿流方向由窄变宽,矿浆流速逐渐减缓,有利细粒重矿物的回收;此机分为两个独立单元,便于拆装和运输,各跳汰室的冲程、冲次可分别调节,使各种粒度的矿石都能在适宜的操作条件下进行选别,从而提高选别指标;隔膜在机体外侧,装卸维护方便;传动机械密封于箱内,集中润滑,结构紧凑,维护保养及调节方便。给矿粒度大可达10〜13mm,回收粒度下限可达0.037mm,适宜的分选粒度为5〜0.074mm。

b、工革梯形跳汰机

工革梯形跳汰机系单列三室侧动外隔膜跳汰机。它具有梯形跳汰机的优点,但因用6-S摇床头传动,占地面积大、冲程调节范围小。

2、矩形跳汰机

a、2LTC-79/4矩形跳汰机

2LTC-79/4矩形跳汰机比梯形跳汰机制造简单、维修容易、配置灵活、既可单机(双列四室)使用、也可双机串联(双列八室)使用。矩形跳汰机处理粒度上限较粗,单位面积处理量较大,设备运转平稳可靠。矩形跳汰机有选别粗粒级12〜3mm和细粒级3〜0mm矿石的两种槽体结构。

b、大粒跳汰机

大粒跳汰机结构与一般双列侧动矩形跳汰机棺仿,因分选粒度比较粗,故采用筛上和筛下联合排矿方式。这类跳汰机的型号有AM-30型及其改进型LTC-70型。AM-30型跳汰机入选矿石最大粒度为30mm,冲程为50〜0mm;LTC-70型跳汰机入选矿石最大粒度为达50~70mm,冲程可在100〜0mm范围内调节。
